STRUTTURA:
- Robusto telaio modulare realizzato in lamiera presso piegata con nervature e traverse imbullonate
- Guide catena realizzate con rotaie o piatti in acciaio duro al manganese sostituibili.
- Fondi in lamiera bullonata, in acciaio antiusura RAEX450 per i Redler
- Idonee sponde di contenimento
TESTATA MOTRICE:
E’ fornita con ruota dentate a settori intercambiabili in acciaio antiusura imbullonati al mozzo , accoppiato sull’albero per mezzo di chiavette e calettatori. Idoneo motoriduttore epicicloidale accoppiato all’albero di traino tramite giunto a dischi di sicurezza, riduttore rapidamente smontabile con accoppiamento scanalato, sistema “braccio di reazione-molle-sensore” per il controllo della coppia erogata dal motore. Ampie portelle di ispezione

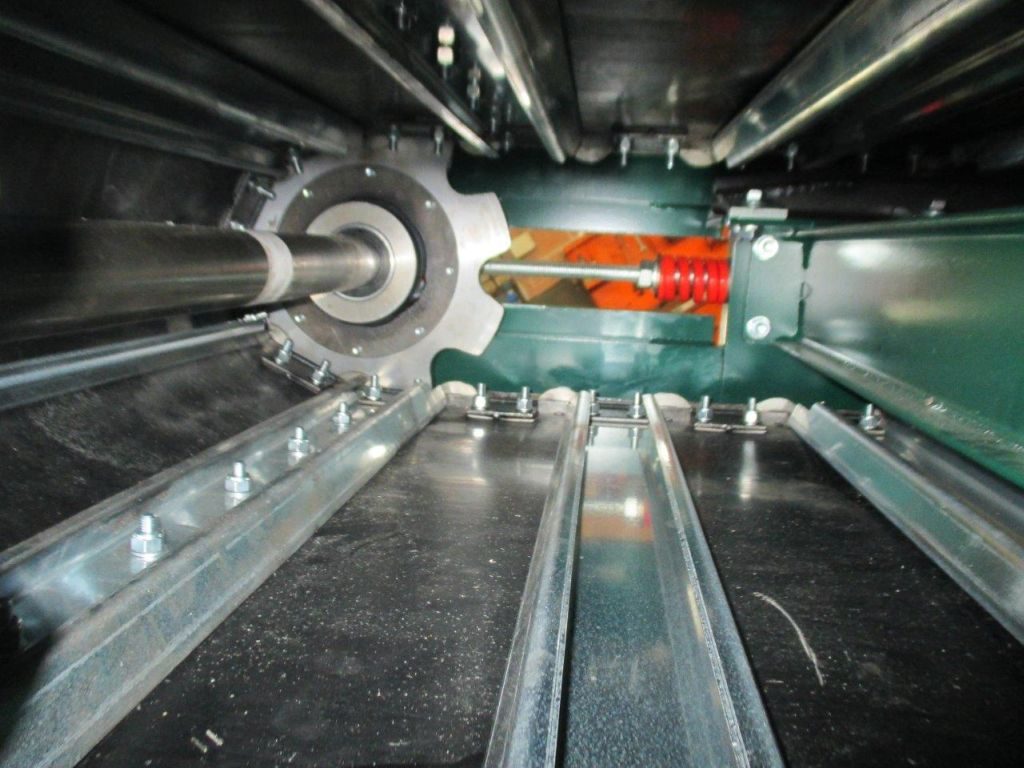

TESTATA DI RIINVIO E TENSIONAMENTO:

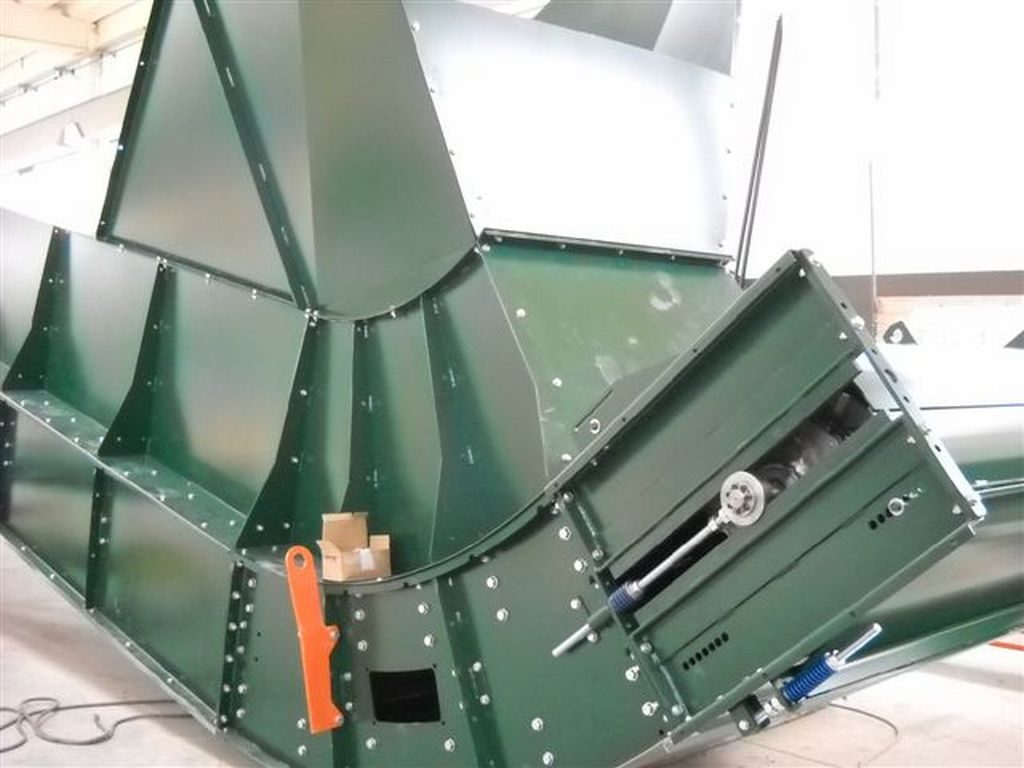

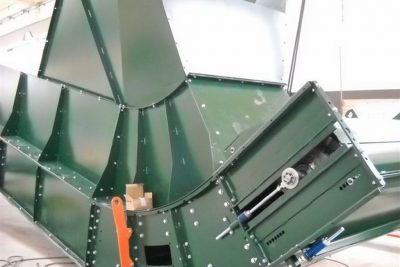

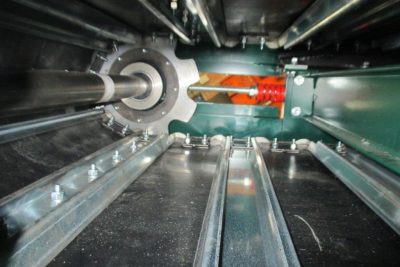

E’ costituita da ruote dentate eventualmente a settori munite di mozzo contenente cuscinetti a sfere ingrassabili dall’esterno, oppure montate su albero passante a mezzo di calettatori. La regolazione delle catene assistita da molle è prevista in funzione di un allungamento massimo delle stesse. Culatta curva di fondo idonea al recupero del prodotto ricircolato
CATENARIA

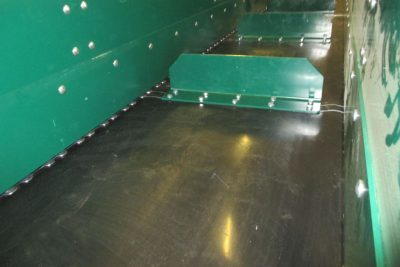

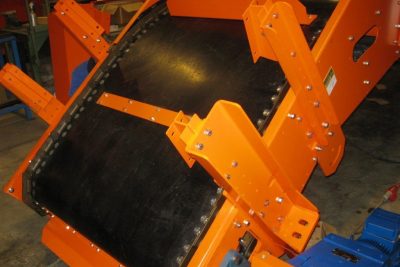

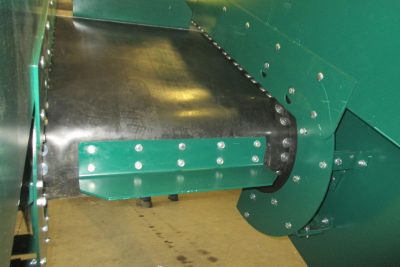

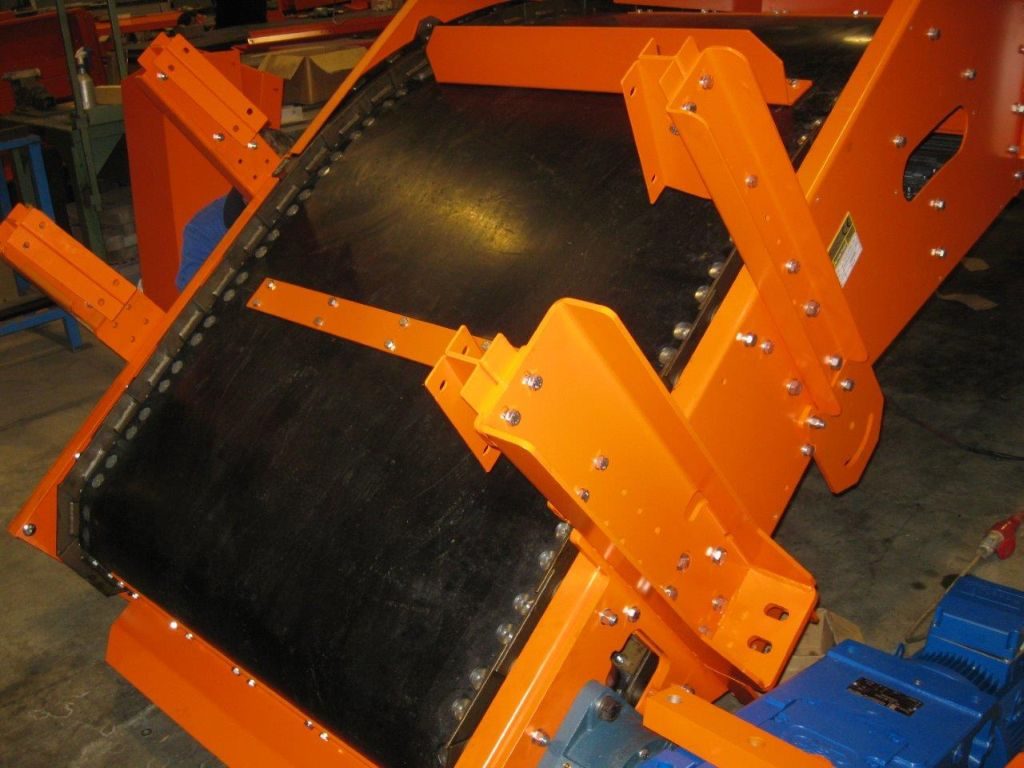

Due catene con sponda e rulli flangiati cementati passo 125/200mm carico di rottura da 16000 a 22400Kg/tot, tapparelle in acciaio montate ad un passo opportuno. Nastro in gomma Antiolio a 3 tele bullonato su catene e tapparelle per impedire impigli con le tapparelle e limitare le perdite di colaticci.
OPTIONAL:
- Catene forgiate zincate a caldo o in acciaio inossidabile
- Coperture superiori e bocche di scarico
- Sostegni e Passerelle
- Sensoristica di emergenza, controllo rotazione, sovrasforzo e intasamento

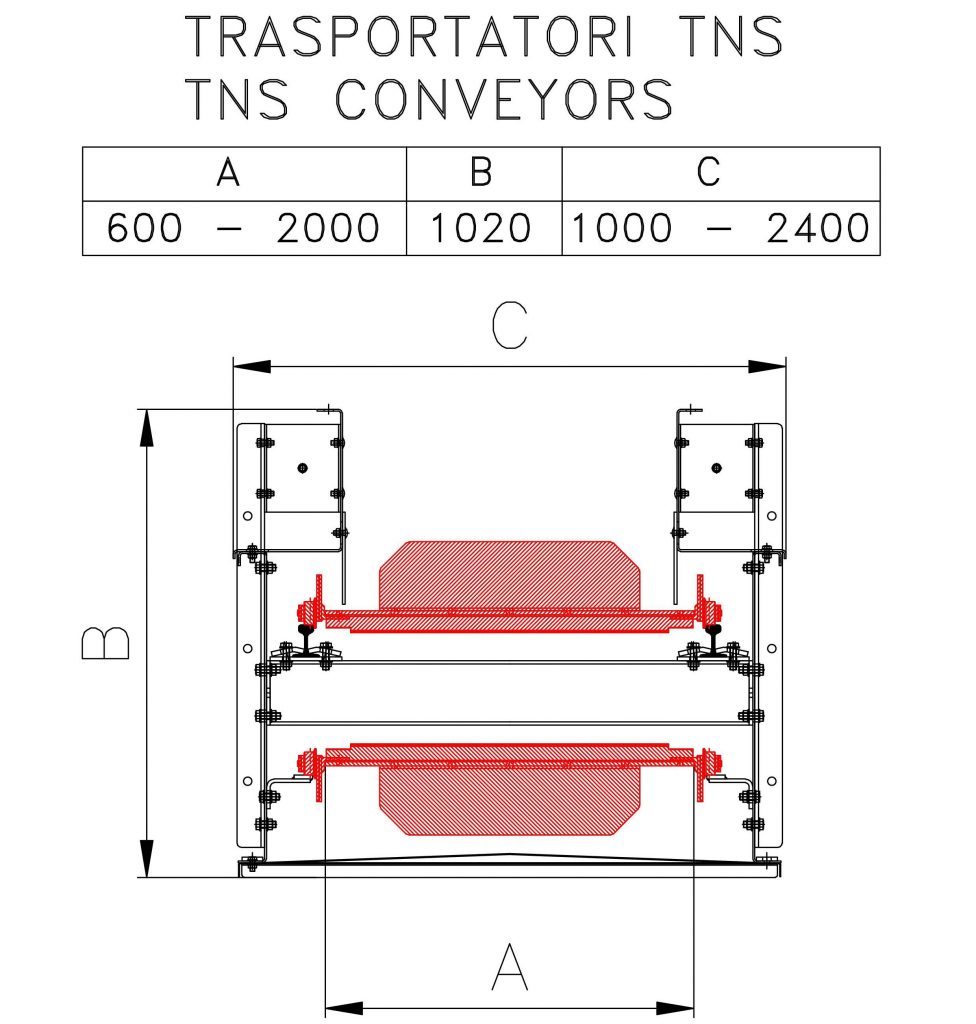

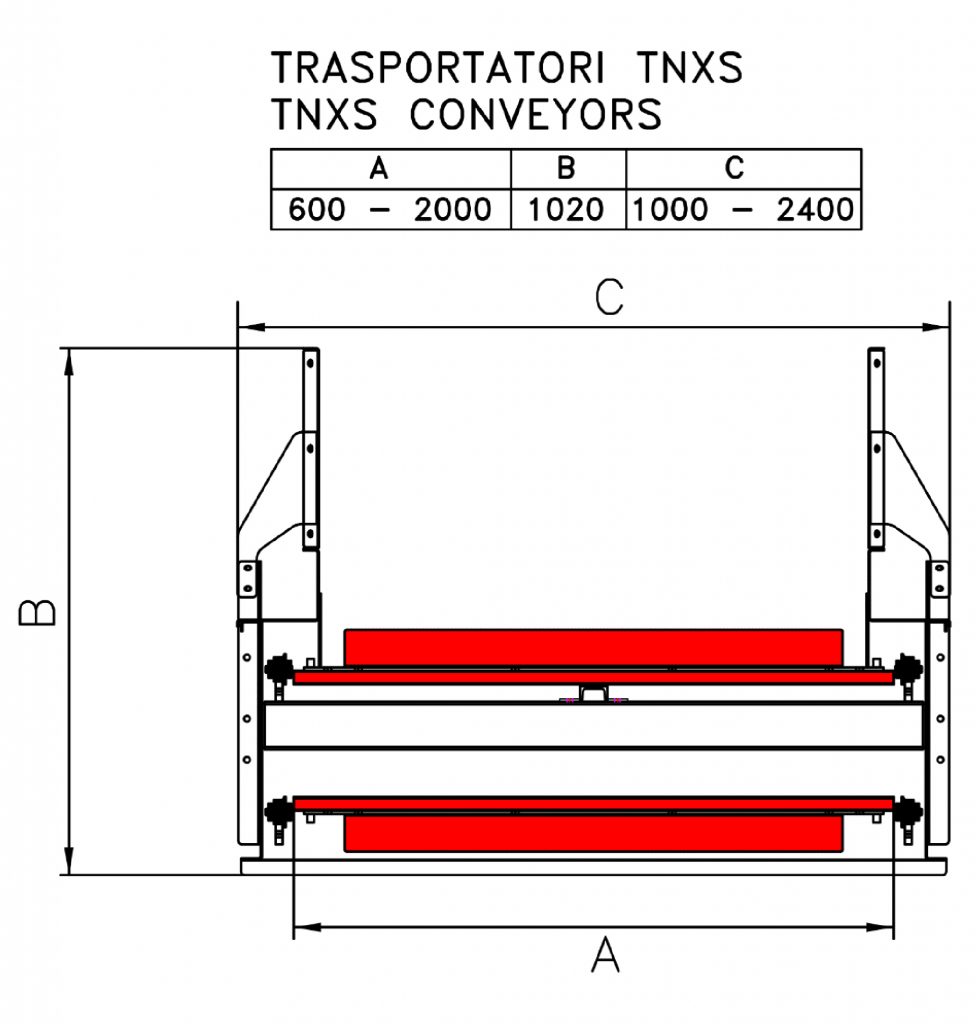

Sezione Nastro TNS
